Máquina formadora de barandilla para autopista

Parámetros Principales
1.Especificación del material de laminado: Ancho: 480mm; Espesor:3-4mm; Lámina de acero galvanizado. Q235A
2.Velocidad de trabajo: 10 -12m/min
3.Pasos de rodillo: 13 pares de rodillos principales y 7 pares de rodillos de aplanamiento.
4.Material del rodillo: cojinete de acero GCr15, templado, HRC58°-62°
5.Material del eje principal: acero superior 45#, revenido.
6.Diámetro del eje principal: ¢85 mm
7.Potencia del motor principal: 35 kw
8.Transmisión:doble fila de transmisión por cadena
9.Estructura de la máquina de perfilado: fibra prensada
10.Potencia del motor de aplanamiento: 2.2 kw
11.Potencia del motor hidráulico: 11 kw, Presión: 20 Mpa
12.Material del molde de punzón y corte:Cr12
13.Cuchilla de corte tratada por calor:HRC58°-62°
14.Forma de punzonamiento y corte:Adopta transmisión hidráulica , punzonamiento del panel plano, corte después del perfilado..
15.Sistema de control eléctrico: Toda la máquina adopta el control de frecuencia PLC, Corte a longitud error≤±2mm
16.Dimensión de la máquina:13500mm×2700mm×1600mm

Diseño del Perfil


Configuración del Equipo
Dispositivo de alimentación manual (3 toneladas de capacidad), transmisión, dispositivo de aplanamiento, dispositivo antes del punzonado (2 conjuntos), máquina principal y rodillo (incluyendo la tabla de guía), dispositivo de corte (después del perfilado), sistema hidráulico, sistema de control hidráulico, mesa de acabado, etc.

Proceso de producción
Desbobinado Manual →Alimentación y Enderezado→ Siete rodillos del dispositivo de aplanamiento → Punzonado del panel aplanado→ Perfilado → Corte después del perfilado → Producto final.

Figura del Proceso Tecnológico

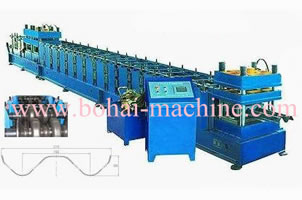

Introducción de la Máquina formadora de barandilla para autopista
Esta línea de producción Perfiladora de barandas de seguridad para autopistas incluye desbobinadora y su abrazadera, equipo aplanador de rodillo de acero de color, equipo de punzonado, sistema de moldeado, equipo de corte, sistema de control hidráulico, soporte, etc.

Yingkou Professional Roll Forming Machine Co., Ltd es un fabricante y proveedor profesional de la línea de producción de barriles de acero, Máquina formadora de barandilla para autopista y del equipo perfilador de láminas en China. Ofrecemos principalmente Línea de producción de barriles de acero, Moldes para la producción de barriles de acero, Máquina curvadora de láminas de arco (PRO-120 y PRO-240), Perfiladora de barandas de seguridad para autopistas, Máquinas atomizadoras e inyectoras PU, Bobina de acero de colores, Máquina de corte longitudinal, etc. Localizado cerca del mar de Bohai y el puerto de Dalian, nosotros disfrutamos de un conveniente transporte. Con alta calidad y precio asequible, nosotros hemos establecido una buena reputación entre nuestros clientes en todas partes del mundo, como México, India, Rusia, Ucrania, Eslovaquia, Turquía, Rumania, Irak, Colombia, Albania, Mongolia, Argentina, Brasil, Perú y Guatemala, etc. Si usted necesita la máquina formadora de guardrail, por favor contáctenos.

Máquina Dobladora de Barras de Acero Automática CNC

Especificaciones Principales
1.Modelo: WG12B
2.Tipo de Máquina: Máquina de doblado y bobinado
3.Materia prima: Barra de acero
4.Material / metal procesado: Acero al carbono
5.Potencia: CNC
6.Automatización: sí
7.Servicios extras: formación final
8.Certificación: CE
9.Servicio de post-venta: Los ingenieros están disponibles para ofrecer servicio en el extranjero
10.Diámetro de la barra corrugada: 4mm - 12mm
11.Aplicación: enderezado, doblado, cortado.
12.Voltaje: 380V 50Hz 3 fases
13.Potencia total del motor: 32.35kW
14.Consumo promedio de energía eléctrica: 6kW/h
15.Sistema de control: Control PLC Fatek
16.Capacidad de Producción por mes: 280-320 tonedadas cada 10 horas, 2 turnos por día.
17.Peso bruto: 3,147kg
18.Color: blanco, o según la demanda del cliente.

Descripción
1. Combinado con ruedas de enderezamiento horizontales y verticales, y accionado por el servo motor de vector importado, esta máquina dobladora de barras de acero CNC se caracteriza por una alta precisión al enderezar la barra de refuerzo.
2. El eje de doblado puede girar y ayudar a cortar la barra de refuerzo a alta velocidad con una alta precisión de doblado.
3. Sistema de control FATEK o Siemens, pantalla táctil y servomotor innovado.
4. Esta máquina dobladora de barras de acero automática puede enderezar las barras, medir la longitud, doblar y cortar las barras al mismo tiempo, asegurando una alta eficiencia de procesamiento.
Foto de la Máquina


Parámetro
Rango de procesamiento de un solo acero Nivel 1 de acero redondo de 6-12mm
Nivel III de acero roscado 6-12mm
Rango de procesamiento de doble acero Nivel I de acero redondo 6-10mm
Nivel III de acero roscado 6-8mm
Eficiencia de procesamiento 1440 piezas/hora
Ángulo máximo de doblado ±180°
Velocidad máxima de alimentación 2000mm/s
Velocidad máxima de doblado 1000 (°/s)
Distancia al suelo del eje de doblado 1120mm
Longitud del estribo 130--1800mm
Consumo medio de la energía eléctrica 5kW/h
Capacidad total 32.35kW

Aplicación
Esta máquina dobladora de barras de acero CNC utiliza el sistema de control FATEK o Siemens con pantalla táctil. Puede realizar automáticamente procesos de alimentación, enderezamiento, flexión y corte. El diámetro máximo de curvatura de la barra de refuerzo es de 12mm. La máquina dobladora de barras de acero automática es ampliamente utilizada en la industria de la construcción y en las empresas de fabricación de varillas corrugadas.

Muestras
