Perfiladora de chapas corrugadas

Flat Sheet Roll Forming Machine
No. Item Qty.
1 Passive de-coiler 1 piece
2 Roll forming machine 1 piece
3 Hydraulic cutting blade 1 set
4 Hydraulic station 1 piece
5 Computer control counter 1 piece
6 Run out table 3 pieces

Diseño de Perfil

Parámetros Principales
1. Desbobinado: operación manual, desbobinado pasivo
2. Carga de desbobinado: 5 toneladas
3. Bastidor de la máquina: estructura soldada de viga de acero H 350
4. Forma de guía de alimentación del perfilado: tipo de rodillo de dirección lateral
5. Tipo de máquina de perfilado: fibra prensada y accionamiento por cadena
6. Diámetro del eje: ¢76mm
7. Cadena: 16A fila simple
8. Potencia del motor de la máquina de perfilado: 5.5KW
9. Velocidad de línea de la máquina de perfilado: 5-17m/min
10.Pasos de la máquina de perfilado: 18
11.Material del rodillo: acero forjado 45# superior
12.Espesor del cromo plateado en el rodillo: 0.05mm
13.Motor de la estación hidráulica: 4 KW
14.Bomba de aceite de la estación hidráulica: bomba de engranaje
15.Forma de cortar: corte después del corte hidráulico
16.Material de la cuchilla de corte: Cr12
17.Tratamiento térmico de la cuchilla de corte: HRC58º-60
18.Espesor del rodillo: 0.4-0.8 mm
19.Ancho de alimentación: 1250mm
20. Precisión de corte a longitud: ±2mm
21.Cambiador de frecuencia : Panasonic
22.El ordenador adopta PLC : Panasonic
23. Dimensión de la máquina: 8.5M x 1.6M x 0.8M
Proceso Tecnológico
Desbobinado pasivo → Guía y alimentación del material → Perfilado → Corte a longitud → Panel de salida
Figura del proceso tecnológico

Máquina Formadora de Rollos de Láminas Corrugadas

Flat Sheet Roll Forming Machine

Especificaciones Principales
1.Tipo de accionamiento: Accionamiento del motor de engranajes.
2.Diámetro del Eje: ø200mm.
3.Potencia del motor de la máquina formadora de rollos de láminas corrugadas: 5.5kW.
4.Velocidad de la línea de esta formadora de rollos de chapas corrugadas: 9-12 veces/min.
5.Grosor de laminación: 0.6-1.0mm.
6.Anchura del material de alimentación: 1300mm.
7.Longitud del material de alimentación: 2200mm.
8.Voltaje: 380V, 50Hz, 3 fase.
9.Capacidad: 2-4 tonelada/hora.
10.Tamaño de la máquina: 4300 × 2000 × 1500mm.
11.Peso de la máquina: 5.6ton.


Dibujo del Perfil

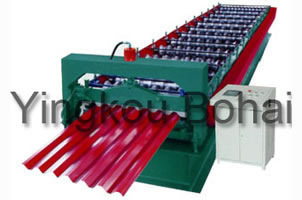

Foto de la Máquina
