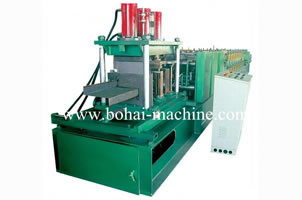

Máquina formadora de perfiles de acero Z

Máquina formadora de perfiles de acero Z

Especificaciones Técnicas Principales
1.Material de laminación : 2-3mm de espesor, incluyendo 5 conjuntos de moldes comunes
2.Velocidad de trabajo : 8-10 M/min
3.Paso de los rodillos : 13 pasos
4.Potencia del motor principal : 15 KW
5.Potencia del motor de estación hidráulica : 7.5 KW
6.Material del rodillo : CR12
7.Material del eje principal : 45# acero forjado, templado y revenido
8.Diámetro del husillo : ¢90 mm
9.Espesor del panel : 25 mm
10.Cadena : doble fila 20A
11.Presión de la estación hidráulica : 10-12MPa
12.Material de la cuchilla de corte : Cr12, templado.
13.Siete rodillos como aplanamiento, dos rodillos de apriete
14.Sistema de control eléctrico: toda la máquina adopta la frecuencia de control PLC (Panasonic), Corte a Longitud error≤±3mm

Configuración del Equipo
Dispositivo de alimentación , transmisión, máquina principal y rodillo de formación (incluyendo la mesa de guía), dispositivo de corte (después del laminado, sistema hidráulico, sistema de control eléctrico, mesa de acabado, etc. El rack principal de la máquina es procesada en la máquina fresadora tipo cepilladora.
Figura del Proceso Tecnológico



Proceso de Producción
Desbobinado manual →Guía y Alimentación y Corrección→ Laminado → Corte después del laminado → Salida del producto.
Perfil (con 5 conjuntos de moldes)


1.h=100mm, b=50mm, c=15mm, ancho de bobina =210mm
2.h=150mm, b=50/60mm, c=20mm, ancho de bobina =270/290mm
3.h=200mm, b=65/70mm, c=20mm, ancho de bobina =350/360mm
4.h=250mm, b=70/80mm, c=20mm, ancho de bobina =410/430mm
5.h=300mm, b=70/80mm, c=20mm, ancho de bobina =460/480mm

Aplicación
Nuestra producción de Perfiladoras de acero Z es ampliamente usada para soportar el techo y paredes en grandes y medianas escalas de construcción, como en fábricas, almacenes, garajes, gimnasios, centros de exhibiciones, cines, teatro, jardines, etc.

Yingkou Professional Roll Forming Machine Co., Ltd es un fabricante y proveedor profesional de la línea de producción de barriles de acero, Formadora de perfiles Z y del equipo perfilador de láminas en China. Ofrecemos principalmente Línea de producción de barriles de acero, Moldes para la producción de barriles de acero, Máquina curvadora de láminas de arco (PRO-120 y PRO-240), Máquina formadoras de perfiles de acero, Máquinas atomizadoras e inyectoras PU, Bobina de acero de colores, Máquina de corte longitudinal, etc. Localizado cerca del mar de Bohai y el puerto de Dalian, nosotros disfrutamos de un conveniente transporte. Con alta calidad y precio asequible, nosotros hemos establecido una buena reputación entre nuestros clientes en todas partes del mundo, como México, India, Rusia, Ucrania, Eslovaquia, Turquía, Rumania, Irak, Colombia, Albania, Mongolia, Argentina, Brasil, Perú y Guatemala, etc. Si usted necesita las Perfiladoras de acero Z, por favor contáctenos.
