Máquina para fabricar silo de acero espiral Lipp-SM40

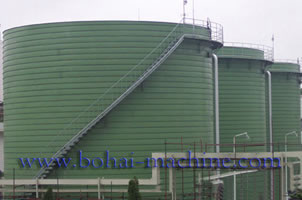

Aplicación: Esta Máquina para fabricar silo de acero espiral es a menudo utilizada para hacer contenedores circulares metálicos.
Proceso de funcionamiento de la Máquina formadora de silos espirales en acero:
A través de 5 formadoras y 5 procedimientos de deformación de la máquina formadora de bandas de acero de Rx4.0m/m (grosor: 2-4mm, ancho: 495mm), la banda de acero será fusionada con fuerza y suturada en espiral dentro del cilindro con diferentes diámetros (4-50m).
Esta Máquina para fabricar silo de acero espiral es utilizada ampliamente en los siguientes campos:
1.Forma de los materiales: Estos pueden almacenar material granular, materiales en polvo y material líquido.
2.Industria: El cilindro de acero puede ser aplicado en los siguientes campos: industria de granos, elaboración de cerveza, aceite, medicina, alimentos, cementos, tratamiento de las aguas, etc.
3. Variedad de concreto: las Máquina para fabricar silo de acero espiral son usadas para almacenar trigo, soya, maíz, sorgo, harina de trigo, cemento a granel, cenizas sueltas, aguas residuales, agua, químicos, etc. Este contenedor de metal es ampliamente usado en China. Máquina formadora de silos espirales en acero pueden reemplazar al contenedor tradicional de soldadura metálica. Sin embargo, la máquina Rx4.0 m/m se caracteriza por su velocidad superior de construcción, rendimiento confiable y garantía de calidad. Estas se han convertido en la primera opción de inversión.

Características de la línea de producción de bandas de acero Rx4.0m/m:
1.Las unidades de la máquina de fusión y sutura formadora de bandas de acero son un nuevo tipo de máquina en nuestra compañía. Estas son usadas para producir contenedores metálicos circulares, desarrollados desde la máquina formadora LIPP-SM40, manteniendo sus mismas funciones.
2. La máquina de fusión y sutura formadora de bandas de acero Rx4.0m/m también posee sus propias ventajas, tales como su conveniente reparación, evitando la instalación de diferentes diámetros, ahorrando tiempo y costos de instalación. Esta unidad producida con una aleación de acero de alta resistencia posee un vida operativa más prolongada.

Partes Constituyentes:
(1)Máquina de perfilado: realiza la curvación del material y la conformación inicial de la máquina, mientras tanto doblará el material al radio de curvatura requerido del silo.
(2)Máquina curvadora: rodará cooperando con buenos materiales de moldeo de curvación costurados juntos.
(3)Soporte de carga: Teniendo en cuenta el diámetro derecho del silo. La elevación del silo de acero adjunta el soporte de rodillos de carga; puede soportar la ascendencia espiral del silo
(4)Desbobinador: Mueve las bobinas de acero que están puestas en el desbobinador, haciendo que las bobinas de acero puedan entrar en la máquina de perfilado exitosamente.
(5)Bastidor de unión: Uniendo el soporte de carga, bloquea el diámetro requerido del suelo, haciendo que soporte de carga tenga un funcionamiento estable.

Línea Formadora de Rollos para Silo Corrugado

Artículo   Línea Formadora de Rollos para Silo Corrugado 200-55-1000
Rango de Espesor 2mm
Rango de Suministro
1 Desbobinador Manual, 10 toneladas, 1250mm, ø500-620mm
2 Nivelación & alimentación Guía de 4 ruedas,2 rollos para alimentación, 5 rollos para nivelación, eje ø130mm, acero 40Cr, temple de HF de superficie
3 Cizallamiento 2mm × 1250mm × L (se puede configurar), tipo pórtico, accionamiento hidráulico
4 Punzón hidráulico Capaz de perforar todos los agujeros por NC
Cilindro de aceite ø200 (2 piezas), ø50 (6 piezas)
Acero del troquel SKD11, tratamiento térmico HRC58-62°
Troquel de punzón de bloqueo de bola, fácil de cambiar
5 Formadora de Rollos Estructura del tipo de tablero (60mm de grosor), accionamiento de cadena, estación de 19 rollos
Potencia principal: motor de freno DLMAX, 15kW
Esta máquina formadora de rollos para silo corrugado está equipada con un dispositivo de enlace de engranaje de doble reducción, y usa 450 engranajes cilíndricos TAILONG (marca famosa China)
Material del rollo: acero con alto contenido de carbono y cromo GCr15, HRC58-62°
Eje superior e inferior: ø130mm, acero 40Cr, refinado térmico, rectificado y mecanizado de acabado
6 Curvado El ángulo de inclinación se puede ajustar según el radio de curvatura, impulsado por el cilindro de aceite hidráulico
      Acero de troquel Cr12, tratamiento térmico HRC58-62°
7 Corte del perfil final Se proporcionará un corte de tamaño final para cortar la hoja en el tamaño requerido. El cortador tendrá el mismo perfil que la forma de rollo.
8 Tabla de agotamiento Máquina apiladora
    Sistema Hidráulico,31.5MPa, potencia del motor accionado: 18.5kW
    Potencia del motor del sistema de refrigeración: 7.5kW
Sistema PLC
a Convertidor de frecuencia Convertidor de frecuencia XIERKANG
b PLC Serie de movimiento Mitsubishi o PLC importado de Omron (hecho en Japón)
c Pantalla táctil Pantalla a color
d Fibra Fibra Omron
Requisito de la placa Material Q235 or Q345
Tolerancia Anchura total ±2mm
Longtud Total ±1.5mm
Profundidad de la  curva ±1mm
Distancia del agujero de punzón ±0.02mm
Velocidad de producción
Dimensión L × W × H 16 × 2.5 × 1.75m
Peso total   22 toneladas

Línea Formadora de Rollo para Alcantarilla Corrugada

Especificaciones Técnicas Principales
1.Taller (L × W × H): 45000mm × 4000mm × 6000mm.
2.Voltaje: 380V, 50Hz, 3 fases.
3.Aceite hidráulico: Aceite hidráulico 46#.
4.Aceite de engranaje: aceite de engranaje hiperbólico 18#.
5.Capacidad total del motor: 220kW.
6.Anchura de la materia prima de la bobina: 1510mm.
7.Grosor de la materia prima de la bobina: 2.5-6.0mm.
8.Aplicación: esta línea formadora de rollo para alcantarilla corrugada se puede utilizar para enrollar acero bajo en carbono, chapa laminada en frío, chapa galvanizada, etc.
9.Longitud de la hoja: según los requisitos del cliente.
10.Tolerancia de ancho total: ±3.0mm.
11.Tolerancia del agujero perforado: ±1.5mm.
12.Tolerancia de longitud total: ±3mm.
13.Tolerancia de la profundidad de la curva: ±1.5mm.

Proceso de Producción
Desbobinado – guiado & alimentación – perfilado – corte hidráulico – transporte automático – servocontracción – punzonado – transporte automático – doblado – paletizado del producto terminado

Four Roll Corrugated Culvert Bending Machine

Máquina Dobladora de Alcantarilla Corrugada de Cuatro Rollos
1. Material: Q235
2. Grosor del recorrido del acero: 2.5mm-7.0mm
3. Anchura del recorrido del acero: ≤1510mm
4. Producción de esta máquina dobladora de alcantarilla corrugada de cuatro rollos: de acuerdo al perfil
5. Anchura del producto: 1370mm
6. Altura del producto: 50mm
7. Longitud del producto: de acuerdo a los requisitos del cliente
8. Tipo de formación: formación de rollos
9. Velocidad de producción: ajustable
10. Voltaje: 380V, 50Hz
11. Potencia: 40kW
